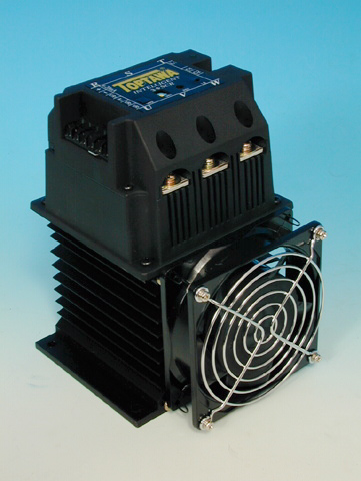

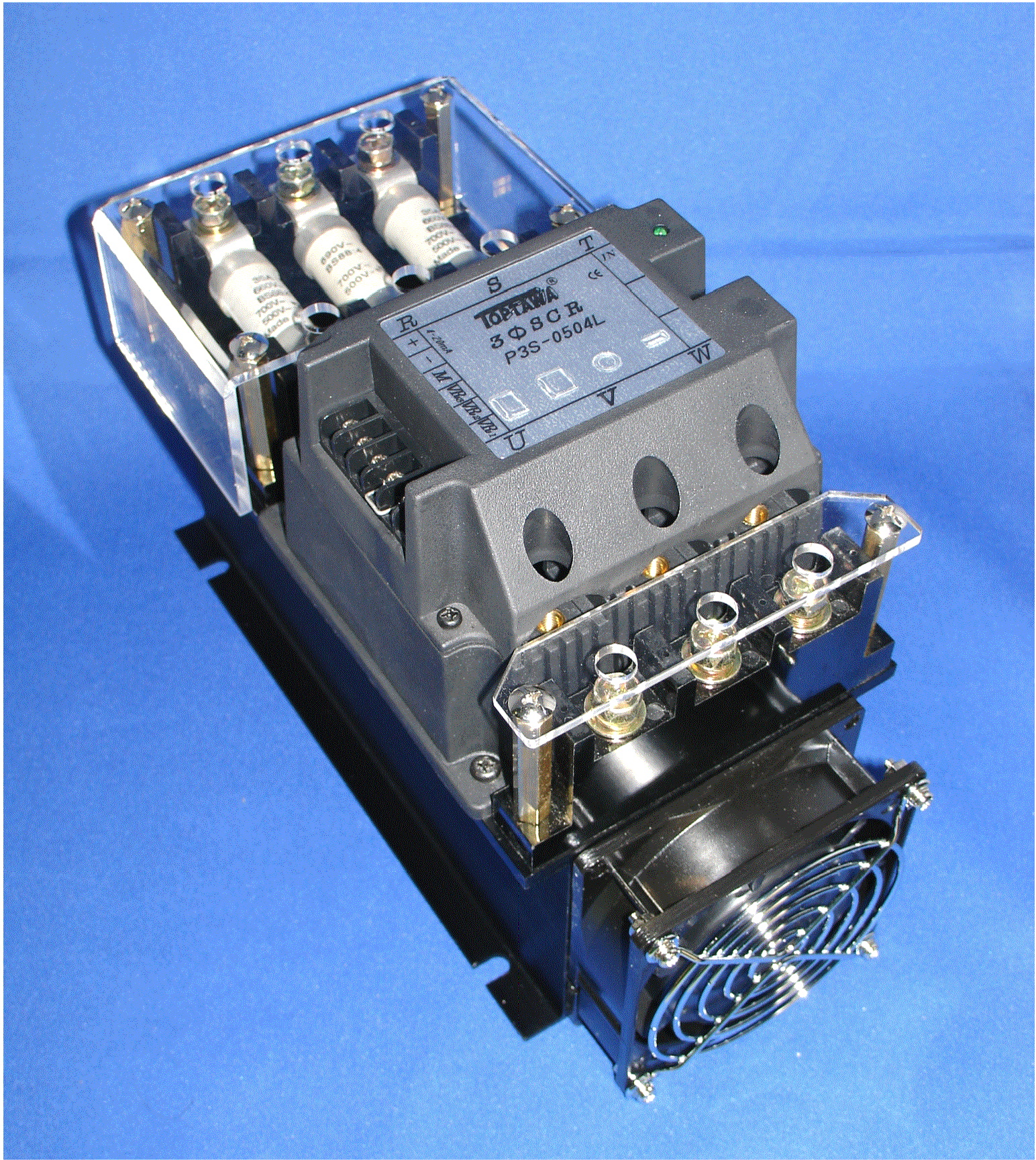

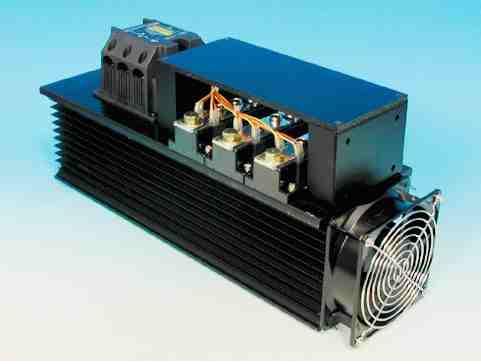

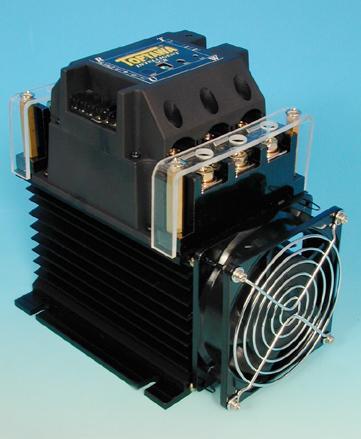

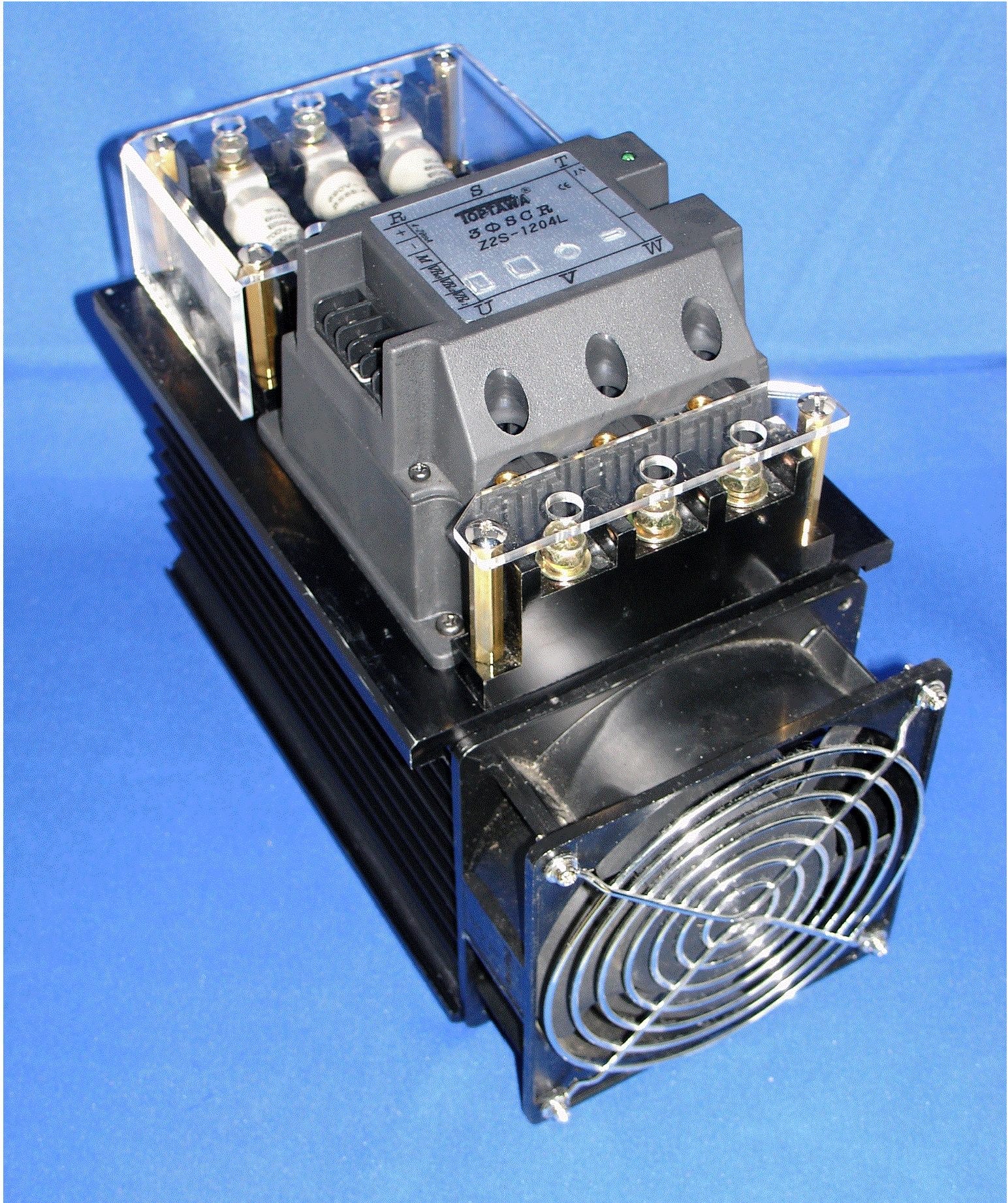

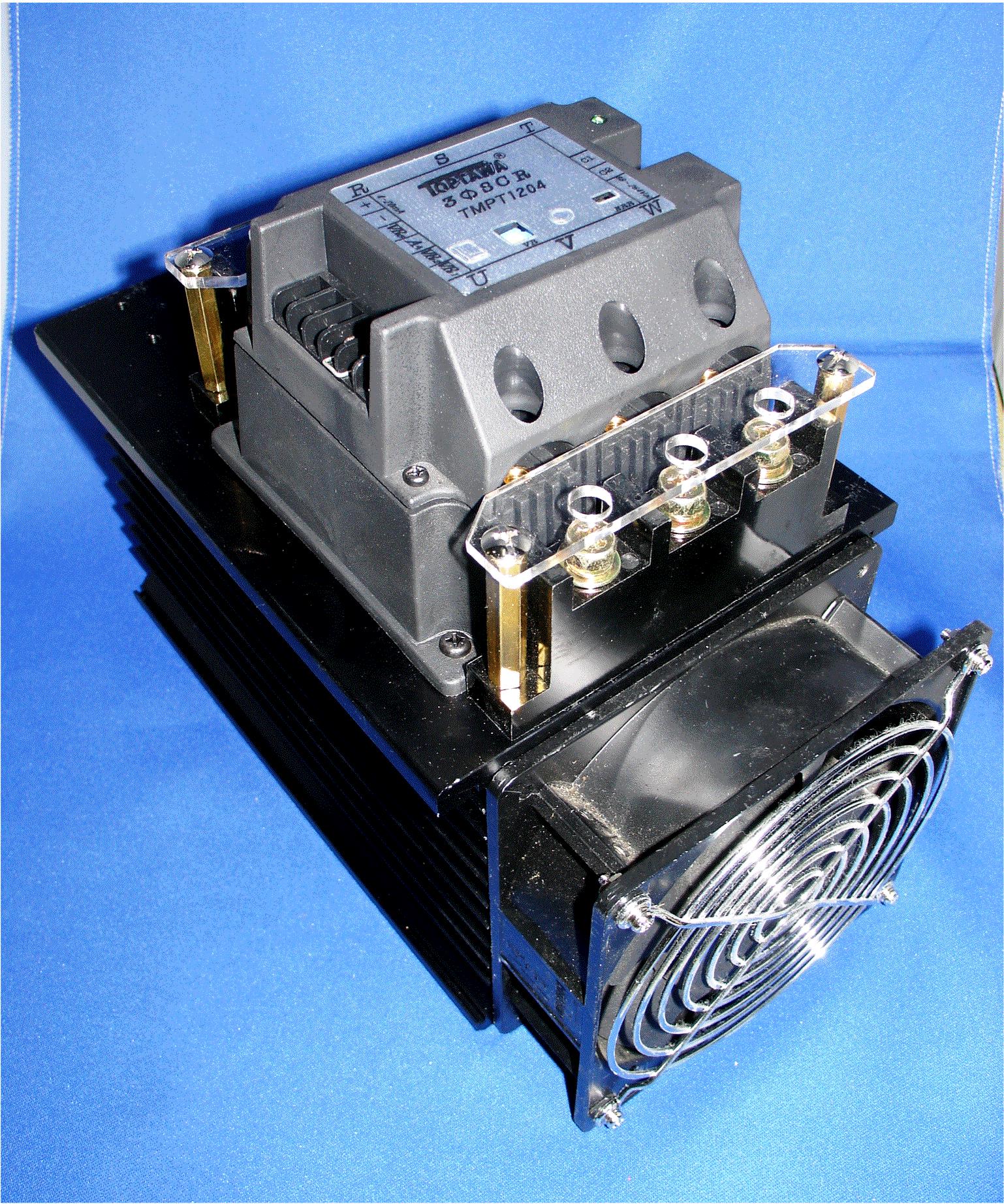

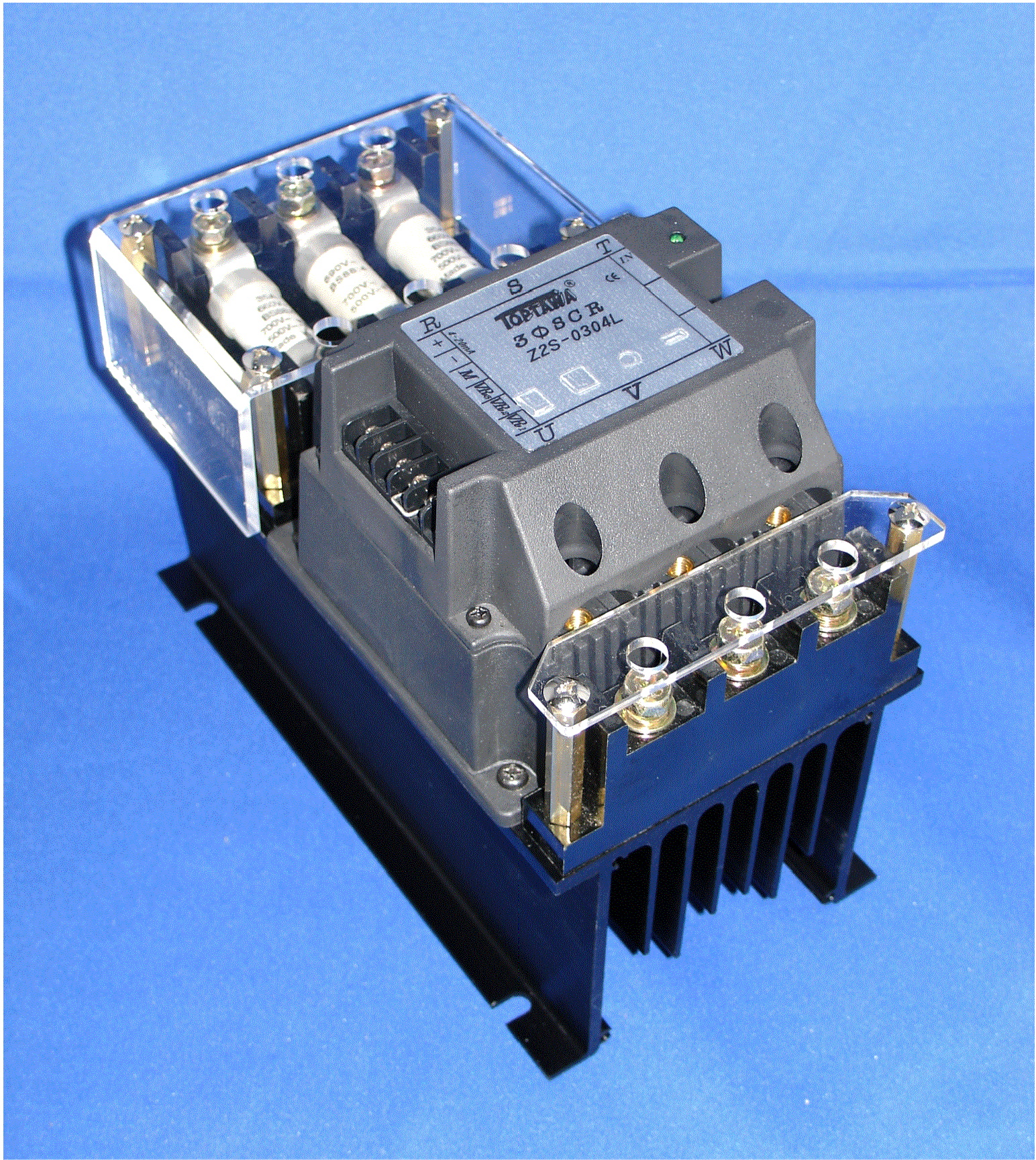

三相SCR電力調整器

       型號規格

           1. 相位控制
               額定電壓380V：TMPT0204L，TMPT0304L，TMPT0504L，TMPT0704L，TMPT1004L，TMPT1204L，TMPT1604L
                                             TMPT2004L，TMPT2504L，TMPT3004L 等

           2. 零位控制
               額定電壓380V：ZT0204L，ZT0304L，ZT0504L，ZT0704L，ZT1004L，ZT1204L，ZT1604L，ZT2004L，ZT2504L，ZT3004L等


電氣特性   輔助電源： 88-264V(50Hz/60Hz) 最小動作電流： 0.6A 開路時漏電流： 8 ma 以下 (R，C Filter) 消耗功率(靜態)： 3.2W (Max) 使用頻率範圍： 50Hz/60Hz ±5% 輸入訊號： DCA (4-20 mA，0-20mA) DCV (0-5V，1-5V，0-10V) 輸入阻抗： DCA (250 Ω)，DCV (4.7K Ω 或 10K Ω) 絕緣電壓： AC 2000V (1 MIN 輸出入對地)

產品特性(Product Characteristic)   圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 98.5x110x155 mm 98.5x126x170 mm 140x126x170 mm 200x140x200 mm 淨重 1350g 1500g 2255g 4240g   圖號 圖號E 圖號F 圖號G 圖號H 參考圖 尺寸 130x110x155 mm 130x126x170 mm 175x126x170 mm 240x140x200 mm 淨重 1650g 2000g 2575g 4800g   圖號 圖號I 圖號J 圖號K 圖號L 參考圖 尺寸 200x110x155 mm 200x126x170 mm 240x140x200 mm 237x110x155 mm 淨重 1880g 2875g 3675g 2200g   圖號 圖號M 圖號N 圖號O 圖號P 參考圖 尺寸 237x126x170 mm 248x140x200 mm 248x140x200 mm 283x140x200 mm 淨重 3475g 5400g 4235g 6160g   圖號 圖號Q       參考圖       尺寸 468x140x200 mm       淨重 9400g       具有系統電源(R.S.T)欠相異常燈號顯示，SCR停止輸出，防止因欠相產生湧浪電流使保險絲過流燒毀。R.S.T恢復後，SCR自動恢復正常模式，異常燈號熄滅，不用任何重置動作，達到最理想的自動化控制境界。 具有保險絲燒斷，異常燈號顯示，SCR停止輸出之功能。當保險絲故障排除後，自動恢復正常工作模式。 輔助電壓範圍:88V AC-264V AC (50Hz/60Hz)，彈性應用範圍更廣，適合電壓不穩定之區域使用。 系統電源(R.S.T) 50Hz/60Hz 自動辨別，達到最理想完美之功率輸出條件，適合世界各國使用。 無送電順序之困擾，大大節省配電工時、人工成本、材料損耗，並可提昇工作效率。 任何時間重新啟動SCR，均具有緩慢啟動之功能，減少突波電流，可延長保險絲之壽命。 體積小，故障排除容易。 風扇採用專利抽取方式，大大克服維修不易之困擾。中華民國專利(新型第179602號)。 內含SCR最大輸出量設定VR，不用外接。 另有過電流、過電壓、定電流、定電壓、加熱器斷線等功能及相對應的警報接點輸出，可依使用者之要求設計，詳細內容請洽經銷商或本公司。 中華民國專利(新型第220958號、新型第M241939號)，仿冒必究 訂購資訊：　 品名：TMPT  BBB C  E 例如：TMPT  020 4  A　(說明：20A、440Vac、圖號A) A→ 輸入方式   1　4-20mA   2　0-20mA   3　1-5V   4　0-10V   5　0-5V   6　2-10V BBB→ 額定負載電流   020　20 A   050　50 A   100　100 A   160　160 A   200　200 A C→ 額定負載電壓   2　220 Vac   4　440 Vac D→ 特殊功能   X　基本型 E→ 圖號   A　圖號A   B　圖號B

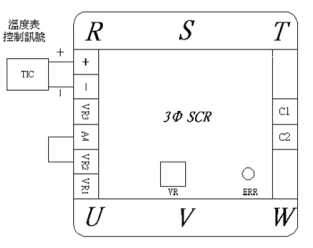

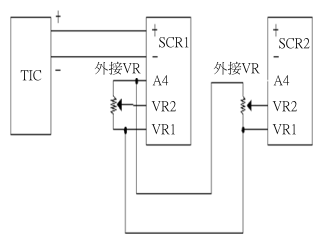

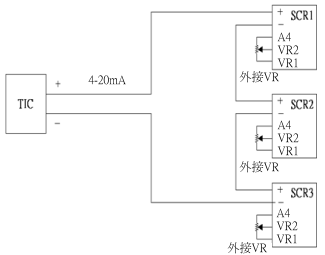

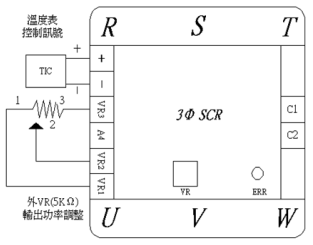

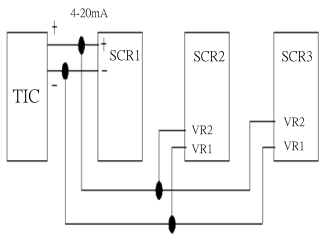

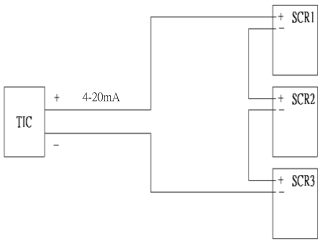

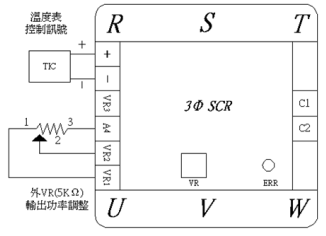

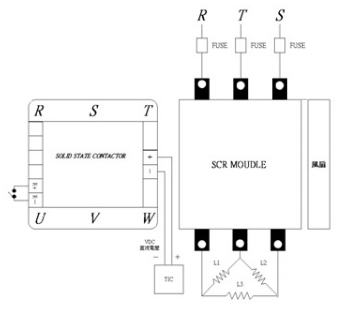

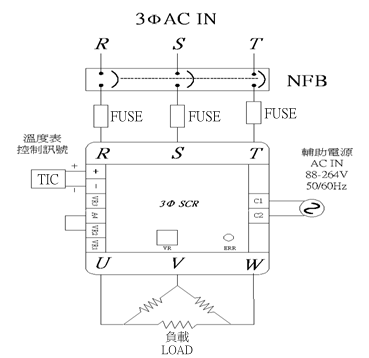

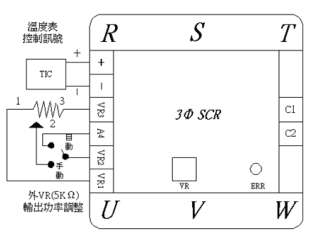

產品規格         電流 額定負載電流 I2t(A2s) 參考圖 020 20A 310   030 30A 770   050 50A 1600   070 70A 2400   080 80A 3800   100 100A 7400   120 120A 10600   160 160A 18000   200 200A 29000   300 300A 63000   應用說明：   160A(含)以上之接法 1.自動模式 2.手動模式 3.自動+手動模式 4.自動+手動+外接開關模式 5.串接模式示意圖 6.並接模式示意圖 7.串接+外接VR模式示意圖 8.並接+外接VR模式示意圖
