當前位置：產品展示 >> 臺灣TOPTAWA品牌>>SCR電力調整器>>單相相位線性SCR
(RPS型)

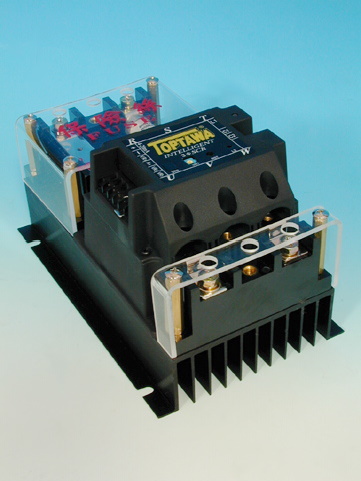

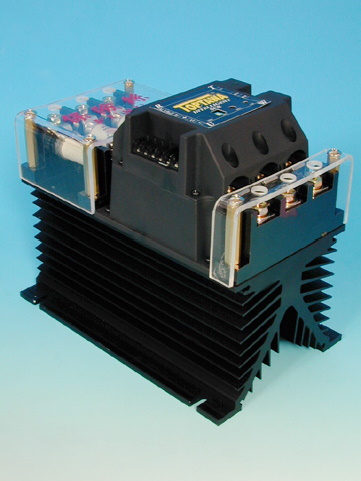

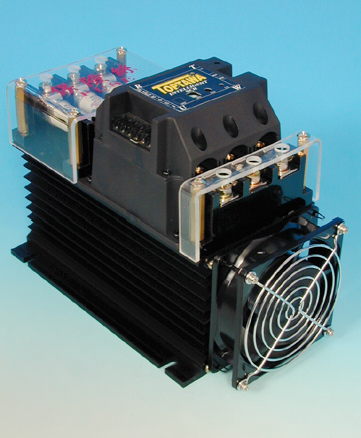

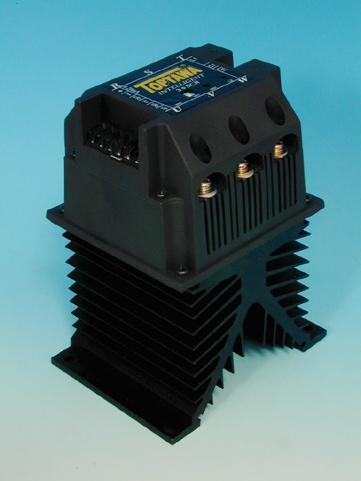

單相相位線性SCR (RPS型)
| |
|
|
 |
電氣特性 |
| |
|
環境溫度： |
0~55°C |
|
相對濕度： |
0~90% |
|
耐壓絕緣： |
2500Vac/1 Min. |
|
絕緣阻抗： |
500M?以上 |
|
輔助電壓： |
100Vac~240Vac |
|
輸入訊號(VIN)： |
0-20mA、4-20mA
1-5V、0-10V、0-5V |
|
|
|
| |
|
|

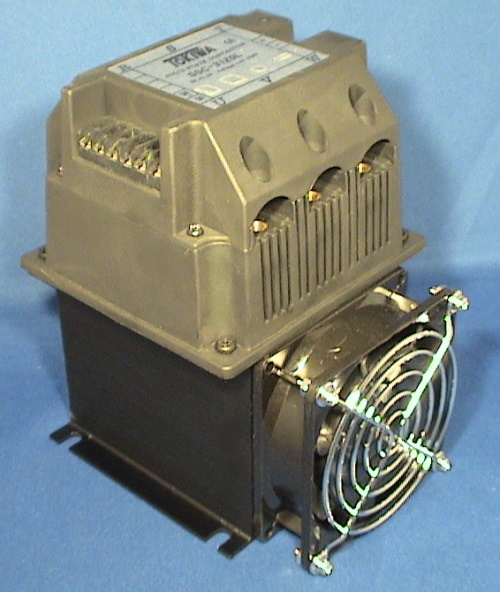

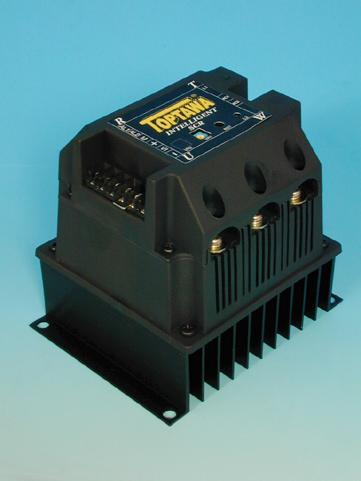

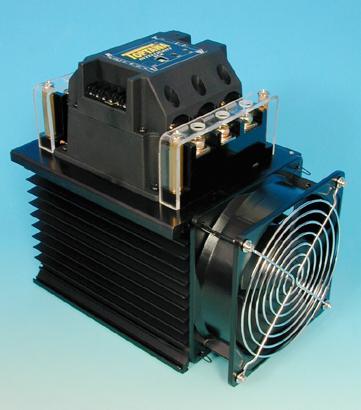

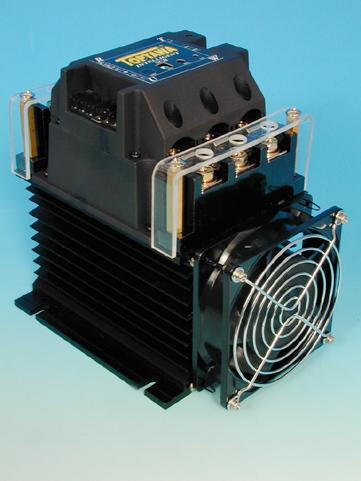

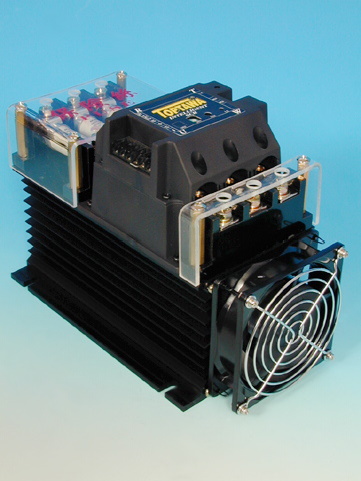

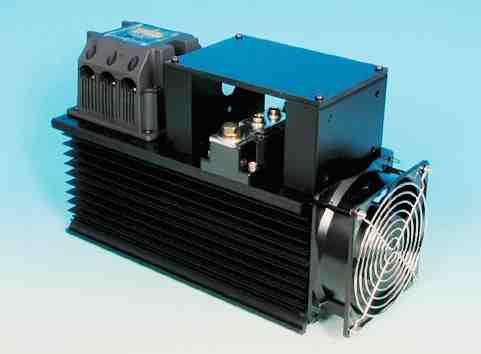

產品特性(Product Characteristic) |
| |
|
圖號 |
圖號A |
圖號B |
圖號C |
圖號D |
|
參考圖 |
 |
 |
 |
 |
|
尺寸 |
98.5x126x115 mm |
98.5x110x155 mm |
98.5x126x170 mm |
140x126x170 mm |
|
淨重 |
875g |
1350g |
1675g |
2255g |
| |
|
圖號 |
圖號E |
圖號F |
圖號G |
圖號H |
|
參考圖 |
 |
 |
|
 |
|
尺寸 |
200x140x200 mm |
130x110x155 mm |
130x126x170 mm |
175x126x170 mm |
|
淨重 |
4240g |
1650g |
2000g |
2575g |
| |
|
圖號 |
圖號I |
圖號J |
圖號K |
圖號L |
|
參考圖 |
 |
 |
 |
 |
|
尺寸 |
240x140x200 mm |
200x126x115 mm |
200x110x155 mm |
200x126x170 mm |
|
淨重 |
4800g |
1575g |
1880g |
2875g |
| |
|
圖號 |
圖號M |
圖號N |
圖號O |
|
|
參考圖 |
 |
 |
 |
|
|
尺寸 |
240x110x155 mm |
240x126x170 mm |
330x140x200 mm |
|
|
淨重 |
2200g |
3435g |
6775g |
|
-

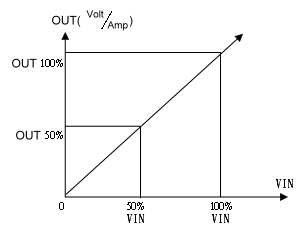

輸入和輸出為線性輸出，控制應用簡便。
-
具有定電壓or定電流之功能，不受電源or負載變動之影響，誤差於1%以內。
-
控制精度高、誤差比例小。
-
電感、電阻負載均適用。
-
具有自動調節之功能，電源頻率50/60Hz均適用。
-
於部份場合可取代變頻器。
應用範圍：
風機轉速控制
轉矩馬達轉速控制
電感性負載
IR加熱器
真空設備
一般性電熱應用場合
線性百分比輸出設定
馬達緩啟動
定功率加熱場合
定電壓、定電流加熱場合
訂購資訊：
品名：RPS A BBB C D E
例如：RPS 1 020 2 A A
|
A→ |
輸入訊號 |
| |
1 4-20mA |
| |
2 0-20mA |
| |
3 1-5V |
| |
4 0-10V |
| |
5 0-5V |
|
BBB→ |
額定負載電流 |
| |
020 20A |
| |
030 30A |
| |
050 50A |
|
C→ |
額定負載電壓 |
| |
1 110Vac |
| |
2 220Vac |
| |
3 380Vac |
| |
4 440Vac |
|
D→ |
使用方式 |
| |
A 定電流 |
| |
V 定電壓 |
|
E→ |
圖號 |
| |
A 圖號A |
| |
B 圖號B |
| |
C 圖號C |
|
|
| |
|
|
產品規格 |
| |
|
| |
|
電流 |
A(av) |
I2t(A2s) |
參考圖 |
|
20A |
20A |
220 |
A |
|
30A |
30A |
310 |
A |
|
50A |
50A |
1600 |
B |
|
70A |
70A |
2700 |
C |
|
80A |
80A |
3800 |
C |
|
100A |
100A |
7400 |
D |
|
120A |
120A |
10600 |
D |
|
160A |
160A |
18000 |
E |
|
200A |
200A |
29000 |
E |
|
300A |
300A |
63000 |
F |

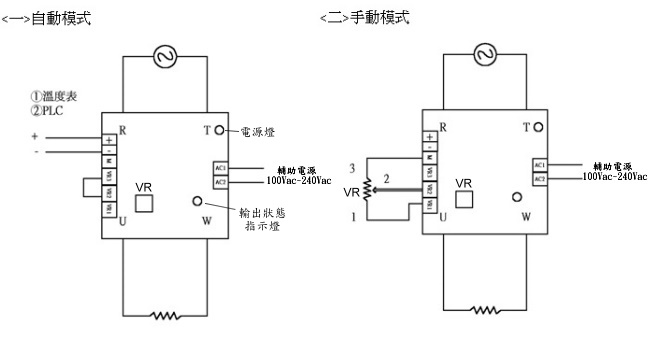

應用範例：

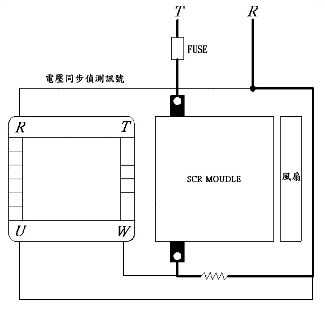

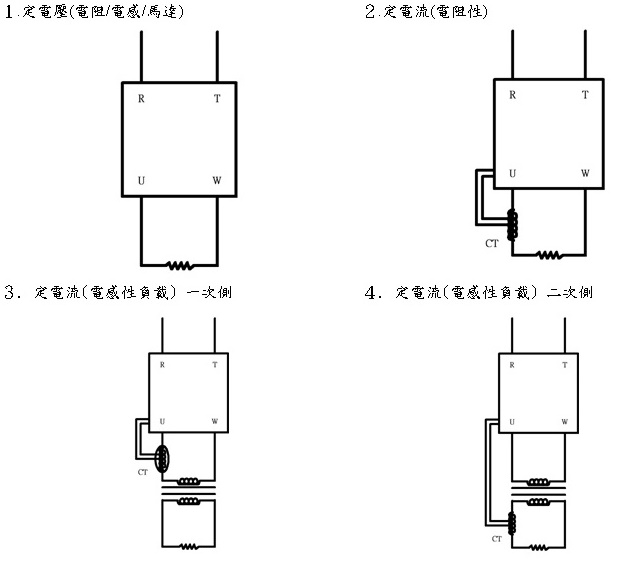

入力電源120A(含)以下之接法：

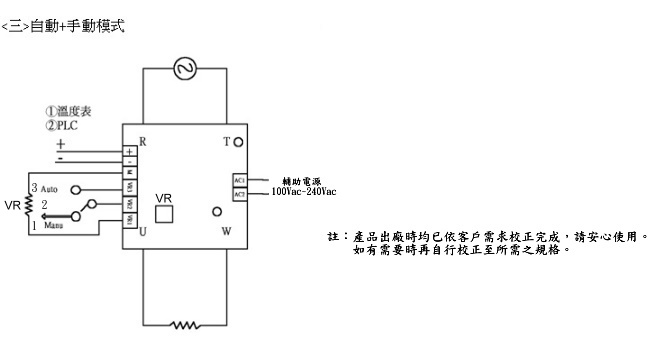

控制線接法：
|

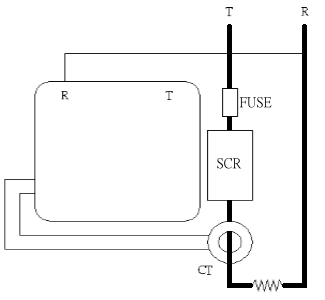

160A(含)以上之接法： |
|

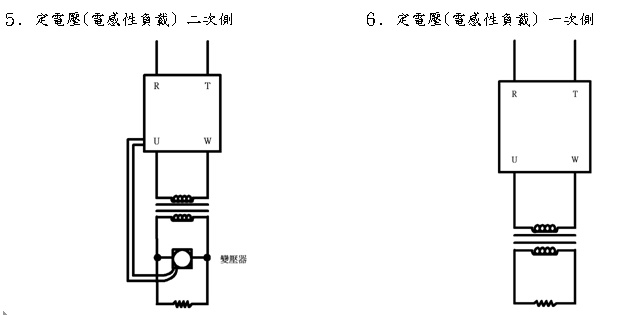

定電壓 |
定電流 |
 |
|
|
|
|
|
